Otevřená expanzní nádoba

je otevřená nádoba která je umístěna v dostatečné výšce nad nejvyšším bodem potrubní sítě (nejčastěji na půdě).

• spojena s atmosférou (teplota přívodu do 95 °C, aby nedocházelo k varu)
• v současnosti se téměř nepoužívá
• v případě izolačně nechráněném půdním prostoru může docházet k zamrzání
• otevřená hladina vody umožňuje odpařování otopné vody → doplňování v průběhu otopného období
• do systému se dostává rozpuštěný kyslík → kyslík reaguje s kovovými materiály otopné soustavy a vzniká koroze potrubí a dalších prvků otopné soustavy.

Uzavřená expanzní nádoba

Umístění:

• na vratném potrubí, čerpadlo na přívodu → lepší rozložení tlaku v soustavě, většina soustavy je v přetlaku
• Expanzní nádoba je na přívodu, mezi kotlem a čerpadlem – rozložení tlaků je dobré, ale membrána expanzní nádoby je namáhána teplotou přívodu. Expanzní nádoba se umisťuje v prostoru kotelny co nejblíže ke kotli, dle velikosti je zavěšená, nebo stojatá.

Druhy:

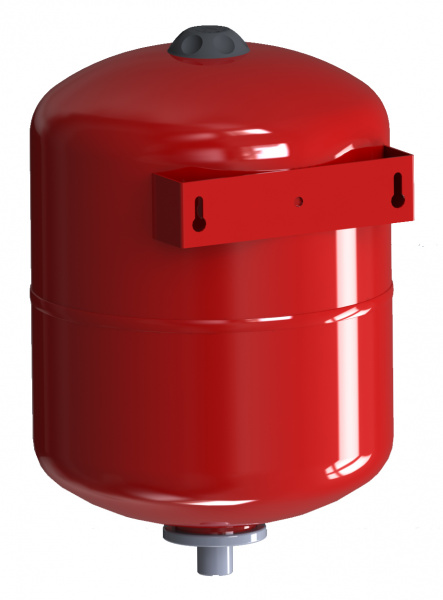

• expanzní nádoba s membránou
  • bez vestavby
  • s vestavbou (větší tlak 0,6 MPa)
  • u těchto expanzních nádob je vzduchový polštář oddělen od vody pružnou membránou
• expanzní nádoba s vakem – pro větší objemy a přetlaky – do 1 MPa
• expanzní nádoba s vakem a napojení na kompresor
• expanzní automaty – v noze nádoby, váha vyhodnotí obsah v nádobě a dá pokyn pro doplňování upravené vody (300 – 10 000 l)
• bezexpanzní doplňovací systémy – ovládáno manostaty, přepouštěcí ventil odvádí expandovanou vodu do zásobní nádrže odkud je doplňovacím čerpadlem doplňována zpět do soustavy.
• automatické expanzní nádoba Olymp – bezexpanzní systém, doplněn o automatické odlučování vzduchu (založeno na poklesu tlaku)
